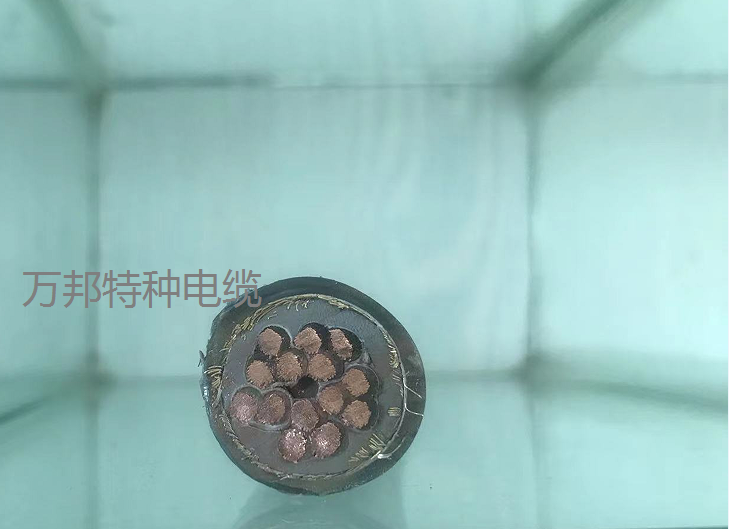

    商品名稱：FDEHP-X 0.6/1KV 3*6

    productcontent：1　名稱：風機用橡皮絕緣橡皮護套銅絲編織屏蔽控制軟電纜2 型號：FDEHP-450/750V　3 執行標準：GB/T 29631-2013。4 電纜結構及技術要求4.1導體：4.1.1采用軟銅線（或

  • 添加時間：2022-10-18 09:16:10
  • 推薦度：

    • 電 話：0550-7621728
    • 手機：13485756353、13866946849
    • 郵 箱：1193874226@qq.com
    • 地 址：安徽省天長市滁州高新技術產業開發區經四路29號
介紹：

1　名稱：風機用橡皮絕緣橡皮護套銅絲編織屏蔽控制軟電纜

2 型號：FDEHP-450/750V　

3 執行標準：GB/T 29631-2013。

4 電纜結構及技術要求

4.1導體：

4.1.1采用軟銅線（或鍍錫軟通線）絞合導體，滿足GB/T3956中第5種導體的結構和性能要求。

4.1.2 導體單絲大外徑不大于0.26mm，20℃導體電阻不大于13.1Ω/km。

4.1.3 導體表面應光潔、平直，無油污、蛇形、毛刺等，股線無斷裂的單線。

4.2絕緣

4.2.1絕緣材料為乙丙橡皮混合物，其絕緣性能應符合附件1的規定。20攝氏度絕緣電阻不得小于150ΩM·km。

4.2.2 絕緣厚度標稱值0.80mm，薄點不得小于0.62mm，絕緣厚度平均值不得小于標稱值。

4.2.3 　用數字標識，絕緣采用白色橡皮，數字標識用黑色1、2、3……等自然數數字標識，在數字下方標識破折號，數字標識應沿著絕緣線芯以相等的間隔重復出現，相鄰兩組數字標識應彼此顛倒，且相鄰兩個完整數字標志之間的距離應不超過50mm。

4.2.4　絕緣表面應圓整、色澤均勻、塑化良好，應無凹陷、焦燒、棱角、破洞、脫節、竹節形、顆粒、氣孔等缺陷。

4.3 成纜：

4.3.1 成纜方向?yàn)橛蚁颍€芯由內層到外層從1開始，按自然數序順時針?lè)较蚺帕小?/p>

4.3.2 成纜節徑比不大于12倍，成纜外層可采用非吸濕性不帶繞包。

4.3.3包帶允許續接，續接的地方應用膠帶纏緊，使線芯緊實、圓整，不得有漏包，褶皺等缺陷。

4.4屏蔽

4.4.1 編織用銅絲采用軟銅線或鍍錫軟銅線，其性能應符合GB/T3953-2009中TR型軟銅線的要求。

4.4.2編織銅絲外徑0.20±0.01mm，編織密度不小于80%。

4.4.3 屏蔽線芯表面應平整、光潔、密度均勻，不得有疙瘩、稀編、漏編和機械損傷等缺陷。編織層不允許整體接續，露出的銅線頭應修齊。每1米長度上允許更換金屬線錠一次。

4.4.4 屏蔽銅絲外層允許繞包一層隔離帶。

4.5 護套

4.5.1護套采用黑色氯化聚乙烯橡皮，其性能應符合附件2的規定；http://特種電纜_特種電纜廠家-安徽萬邦特種電纜有限公司專業特種電纜生產廠家 http://wwwjkforum.cn/

4.5.2護套厚度標稱值為2.5mm，薄點厚度不小于2.0mm，護套厚度平均值不得小于標稱值要求。

4.5.3護套厚度等應符合工藝要求。護套表面應平整、色澤均勻，塑化良好，應無凹陷、焦燒、棱角、破洞、脫節、竹節形、顆粒、氣孔等缺陷。

4.5.4護套表面應印字標識，內容包括：制造廠名、商標、型號、電壓等級、規格、米數的連續標志，標志首尾間距應不大于500mm。

5 成品電纜

5.1 成品電纜需要安裝終端，電纜外徑控制范圍17.9-20.5mm之間。

5.2 成品電纜須***經過出廠和其他檢測項目試驗，合格后方可進行終端安裝。

產品出廠檢測項目及試驗方法http://www.wbdlc.com/

序號

檢驗項目

檢驗地點

檢驗工具

檢驗方法

1

結構和尺寸檢查

—

—

—

1.1

導體結構

現場檢驗站

目測、千分尺

GB/T 3956-2008

1.2

絕緣厚度

現場檢驗站

投影儀、千分尺

GB/T 2951.11-2008

1.3

護套厚度

現場檢驗站

投影儀、千分尺

GB/T 2951.11-2008

1.4

電纜外徑

現場檢驗站

千分尺

GB/T 2951.11-2008

1.5

平均值

現場檢驗站

千分尺

GB/T 2951.11-2008

2

導體電阻（20℃）

現場檢驗站

電橋

GB/T 3048.4-2007

3

絕緣電阻（20℃）

現場檢驗站

電橋

GB/T 3048.5-2007

4

成品電線工頻耐壓試驗

（2.5KV 　5min 絕緣線芯不發生擊穿）

現場檢驗站

變壓器

GB/T 3048.8-2007

5

成品電纜外觀

現場檢驗站

目測


5.1

標識內容、連續性

現場檢驗站


GB/T6995.3-2008

5.2

標識清晰度、耐擦性

現場檢驗站


GB/T6995.3-2008

6

電纜長度

現場檢驗站

計米器

—

產品其他性能檢測項目及試驗方法http://wwwjkforum.cn/

序號

檢驗項目

檢驗地點

檢驗器具

檢驗方法

1

絕緣老化前機械物理性能

試驗室

拉力機、空氣老化箱、試棒低溫箱、沖擊機、卷繞機、加壓器

GB/T2951.11

GB/T2951.12

絕緣老化后物理機械性能

絕緣熱延伸試驗

GB/T2951.21

絕緣耐臭氧試驗

GB/T2951.21

2

護套老化前機械物理性能

試驗室

拉力機、空氣老化箱、試棒低溫箱、沖擊機、卷繞機、加壓器

GB/T2951.11

GB/T2951.12

護套老化后物理機械性能

護套熱延伸試驗

GB/T2951.21

護套耐礦物油實驗

GB/T2951.21

護套耐低溫試驗

GB/T2951.14

3

4h電壓試驗

試驗室

變壓器、水池

GB/T3048.8

沖擊電壓試驗

試驗室

變壓器

GB/T3048.8

4

扭轉試驗

試驗室



常溫扭轉試驗

試驗室

扭轉試驗機

GB/T29361附錄B

低溫扭轉試驗

試驗室

高溫扭轉試驗

試驗室

負載扭轉試驗

試驗室

5

負重試驗

試驗室

砝碼

GB/T29361附錄C

6

低溫彎曲試驗

試驗室

彎曲試驗機

GB/T29361附錄D

7

人工氣候老化試驗

試驗室

人工氣候老化箱

GB/T29361附錄E

8

鹽霧試驗

試驗室

鹽霧試驗機

GB/T29361附錄F

9

電纜的阻燃試驗

試驗室

燃燒試驗室

GB/T18380.12、GB/T18380.34

備注：電纜應能滿足GB/T 18380.34 　垂直安裝的成束電線電纜火焰垂直蔓延試驗 B類的燃燒試驗。

　

附件1

　

　風機電纜用乙丙絕緣橡膠混合物的性能指標

序號

試驗項目

單位

成品

性能指標

試驗方法

1

抗張強度和斷裂伸長率



GB/T2951.11-2008

1.1

交貨狀態原始性能




1.1.1

抗張強度原始值，小中間值

N/mm2

5.0


1.1.2

斷裂伸長率原始值，小中間值

%

250


1.2

空氣烘箱老化后的性能



GB/T 2951.12-2008

1.2.1

老化條件





——溫度

℃

135±2



——處理時間

h

168


1.2.2

老化后抗拉強度





——大變化率

%

±30


1.2.3

老化后斷裂伸長率





——大變化率

%

±30


1.3

空氣彈老化試驗



GB/T 2951.12-2008

1.3.1

老化條件





——溫度

℃

127±2



——處理時間

h

40


1.3.2

老化后抗張強度大變化率

%

±30


1.3.3

老化后斷裂伸長率大變化率

%

±30


2

熱延伸試驗



GB/T 2951.21-2008

2.1

試驗條件





——溫度

℃

250±3



——處理時間

min

15



——機械應力

N/mm2

0.20


2.2

試驗結果





載荷下的大伸長率

%

175



冷卻后的大伸長率

%

15


3

耐臭氧試驗



GB/T 2951.21-2008

3.1

試驗條件





——試驗溫度

℃

25±2



——試驗時間

h

24



——臭氧濃度

%

0.025～0.030


3.2

試驗結果


無裂紋


　

附件2

　

　風機電纜用氯化聚乙烯護套橡皮混合物性能指標

序號

試驗項目

單位

成品指標

試驗方法

1

抗張強度和斷裂伸長率



GB/T2951.11-2008

1.1

交貨狀態原始性能




1.1.1

抗張強度原始值，小中間值

N/mm2

10


1.1.2

斷裂伸長率原始值，小中間值

%

300


1.2

空氣烘箱老化后的性能



GB/T 2951.12-2008

1.2.1

老化條件





——溫度

℃

120±2



——處理時間

h

168


1.2.2

老化后抗拉強度





——大變化率a

%

－30


1.2.3

老化后斷裂伸長率





——大變化率a

%

－40


1.3

浸礦物油后機械性能



GB/T 2951.12-2008

1.3.1

試驗條件





——油溫

℃

100±2



——浸油時間

h

24


1.3.2

浸油后抗張強度大變化率

%

－40


1.3.3

浸油后抗張強度大變化率

%

－40


2

熱延伸試驗



GB/T 2951.21-2008

2.1

試驗條件





——溫度

℃

200±3



——處理時間

min

15



——機械應力

N/mm2

0.20


2.2

試驗結果





載荷下的大伸長率

%

100



冷卻后的大伸長率

%

15


3

氧指數，小值

%

－

GB/T 2406.2-2009

4

抗斯試驗

抗斯強度，小

　

N/mm

　

5.0

　

JB/T10696.7-2007

5

低溫試驗





——試驗溫度

℃

－40±2



——試驗結果




5.1

——未斷裂時的伸長率，小值

%

25

GB/T 2951.14-2008

5.2

——低溫沖擊

無裂紋

無裂紋

GB/T 2951.14-2008



:

:

:

:

:
